Dans votre démarche de sélection des raccords rapides, la dimension du tube que vous allez raccordez est importante. Lorsqu'il s'agit de sélectionner le tube air comprimé idéal pour vos besoins en air comprimé et pneumatique, les raccords rapides de John Guest et Sharkbite offrent des solutions efficaces et pratiques. Ces systèmes innovants permettent des connexions sécurisées et étanches, adaptées aux applications commerciales et industrielles diverses.
Tubes et raccords rapides John Guest
Rapide et facile à installer, la gamme push-fit Air et Pneumatique de John Guest permet de réaliser des connexions étanches à l’air. Disponibles dans des diamètres allant de 3 à 28 mm, ces raccords et tubes conviennent parfaitement aux applications de moyenne envergure, comme les garages, ou d’autres systèmes de conduits d’air du secteur commercial.
Les raccords John Guest sont disponibles en plastique ou en laiton et sont dotés d’un piège à eau unique qui élimine l’humidité de la ligne d’air, améliorant ainsi les performances et la longévité du système. Conçus pour être associés aux tubes en nylon, en aluminium enduit ou en LLDPE, ces raccords sont également compatibles avec les tuyaux en cuivre, en PEXa et autres métaux tendres. La butée de tube assure une insertion complète des tuyaux, garantissant une connexion fiable et durable.
Tubes et raccords rapides Sharkbite
Tout aussi rapide et facile à installer, la gamme push-fit SharkBite Air permet de réaliser des connexions étanches à l’air. Disponibles en diamètres allant de 10 à 54 mm, ces raccords en laiton peuvent supporter des pressions élevées et répondre à des exigences diverses, ce qui les rend parfaits pour des applications commerciales ou industrielles de toutes envergures.
SharkBite propose une large gamme de raccords et de tubes en aluminium anodisé utilisables du compresseur au point d’utilisation. Grâce à la technologie de connexion push-fit, les tubes sont raccordés instantanément, sans outils, travaux à chaud, silicone, solvant ni colle. Spécialement développés pour les tubes en aluminium anodisé, les produits SharkBite sont également compatibles avec les tuyaux en aluminium enduit, en cuivre, en PEXa et en nylon.
Choisir le bon tube
Pour choisir le tube adéquat, il est essentiel de prendre en compte le débit requis et la chute de pression de votre application.

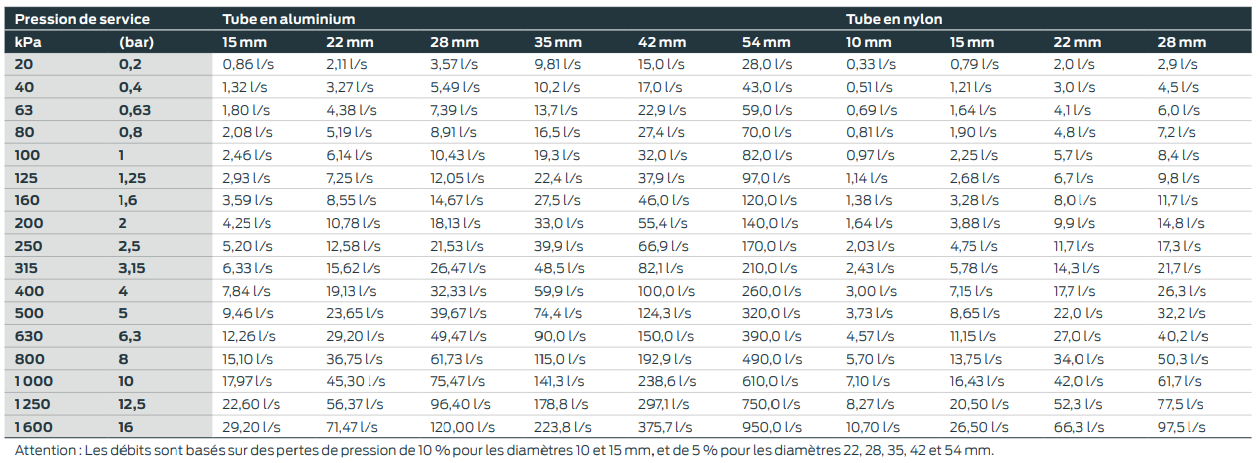

Débits des tubes, maximaux.
Débits maximaux recommandés selon la norme ISO 4414 pour les tubes en aluminium et en nylon.

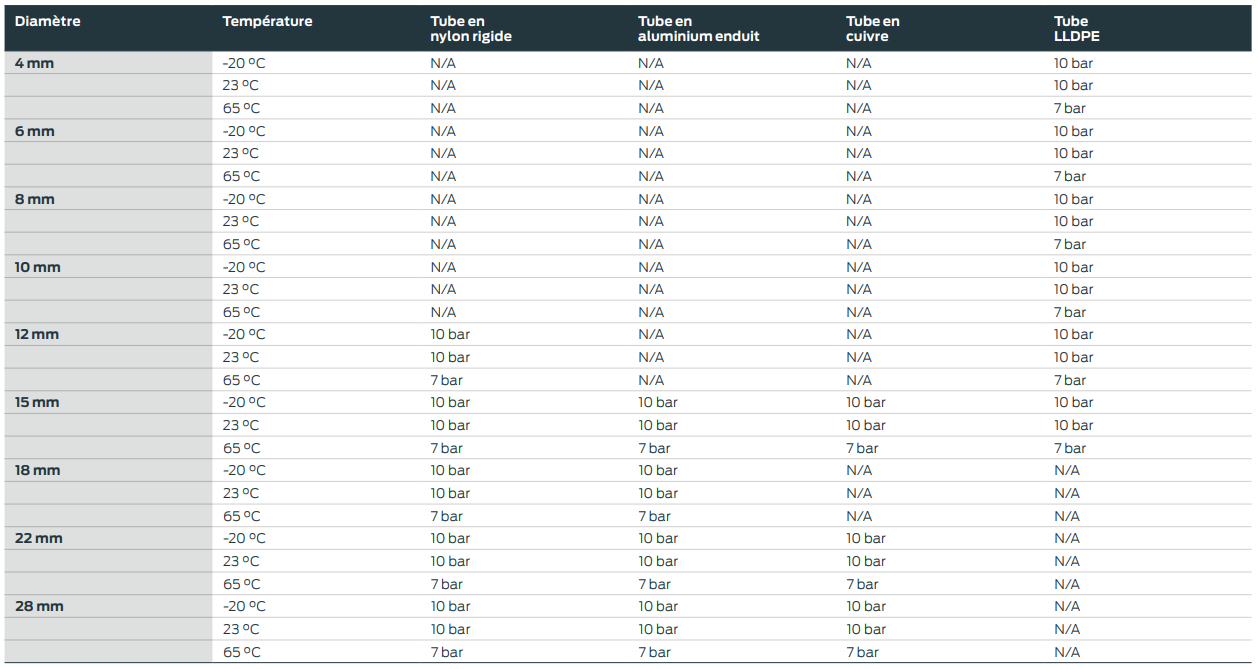

Tubes John Guest - Pression et température de service.
Sélectionnez les tuyaux en fonction de la pression et de la température de service. Les tubes John Guest sont conçus pour résister aux conditions de service spécifiées. Le tableau ci-dessous précise pour les tuyaux nylon rigide, aluminium enduit, cuivre et LLDPE, les capacités en terme pression et température de service selon le diamètre choisi.

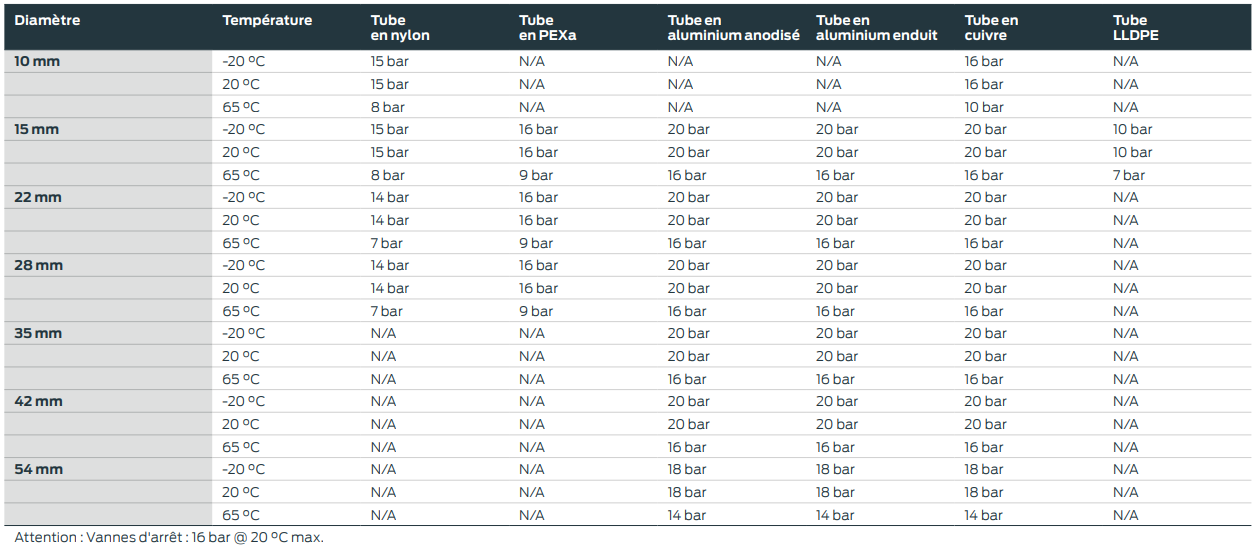

Tubes SharkBite Air - Pression et température de service.
Choisissez les tubes SharkBite en fonction de la pression et de la température de service. Les tubes SharkBite peuvent supporter des pressions élevées et une large gamme de températures. Le tableau ci-dessous précise pour les tuyaux nylon, en PEXa, aluminium anodis, aluminium enduit, en cuivre et LLDPE, les capacités en terme pression et température de service selon le diamètre choisi.
Dimensionnement du système de tuyauterie
Pour déterminer le bon diamètre de tube pour un réseau en circuit fermé, choisissez dans les tableaux le débit et la longueur de tube correspondant à votre application. La vitesse n'est pas utilisée dans les calculs. Les calculs correspondent aux données pour un système 8 et 16 bar avec tuyauterie SharkBite en aluminium anodisé. D'autres données sont disponibles sur demande.
Pression de réseau de 8 Bars, avec tubes en aluminium anodisé et une perte de pression maximale de 0,24 bar (3 %).

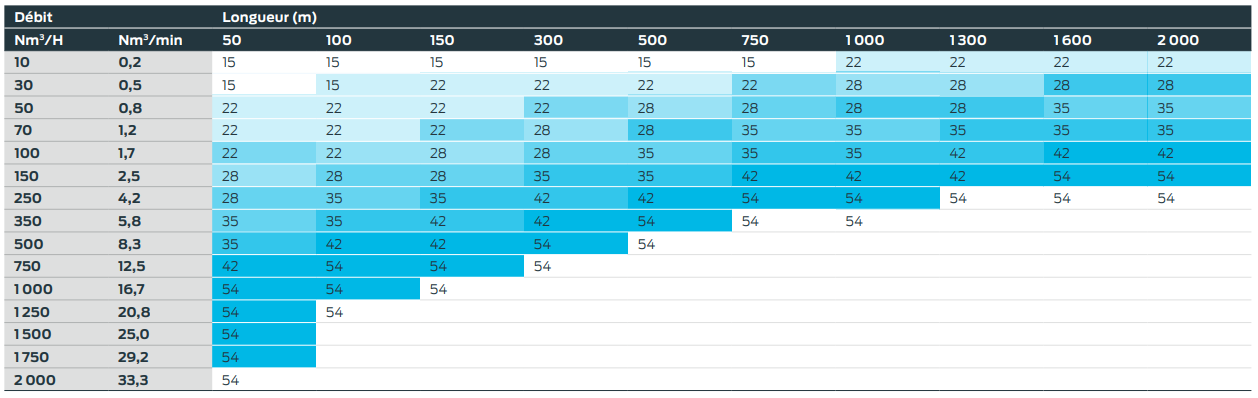

Pression de réseau de 16 Bars, avec tubes en aluminium anodisé et une perte de pression maximale de 0,49 bar (3 %).
En suivant ces recommandations pour le choix de vos tuyaux, vous pouvez garantir une performance optimale et une fiabilité durable pour vos systèmes d’air comprimé et pneumatiques avec les raccords rapides John Guest et Sharkbite.
