Pour quel usage ?
La soudeuse agru SP 315-S est conçue exclusivement pour le soudage de tuyaux et de raccords en plastique selon la technique de soudage par infrarouge (soudage bout à bout sans contact).
Seuls les paramètres de soudage affichés sur l'écran tactile (préréglés par le fabricant ou définis par l'utilisateur) peuvent être sélectionnés pour une opération de soudage. Toute modification des paramètres de soudage contenus dans le logiciel de commande est strictement interdite.

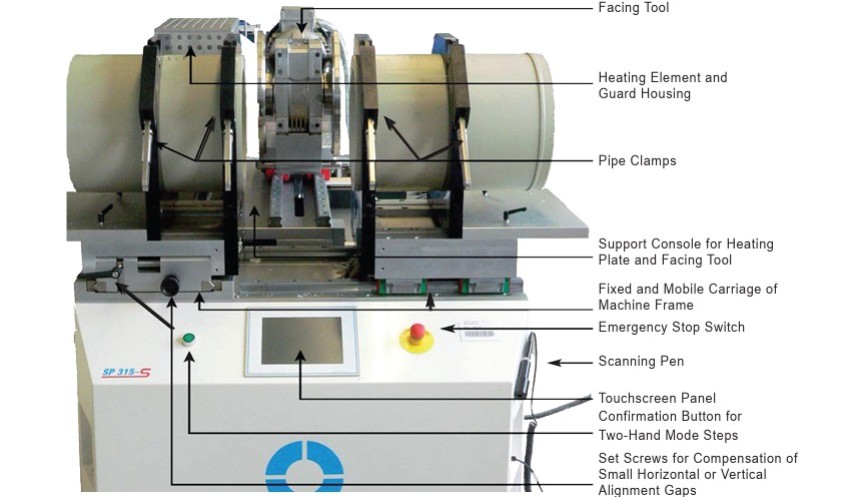

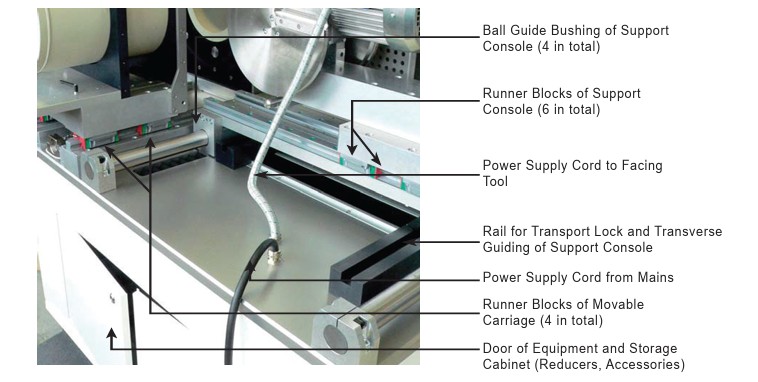

Description de la machine
Cette description permettra à l'opérateur de :
- Identifier chaque composant physiquement avant utilisation
- Comprendre l'architecture logique de l'interface
- Connaître les limites d'utilisation de la machine
La machine peut être utilisée en atelier et, grâce à ses composants en aluminium anodisé, elle est également adaptée aux salles blanches.
Elle permet aux utilisateurs de saisir les données nécessaires au processus de soudage et à la traçabilité de l'assemblage.
À partir des paramètres de soudage saisis, elle calcule les forces et les températures requises et contrôle automatiquement le processus de soudage.
La machine est conçue, fabriquée et équipée de telle manière que l'intervention de l'utilisateur sur le processus est réduite au minimum.

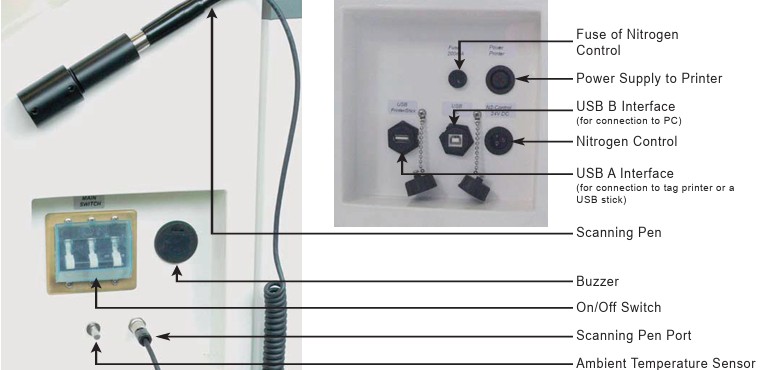

Toutes les données de soudage et de traçabilité sont saisies soit directement sur un écran tactile, soit lues à partir d'un code-barres à l'aide d'un stylo scanner.
Le processus de soudage est surveillé dans son intégralité et enregistré dans un rapport de soudage. Tous les rapports de soudage peuvent ensuite être imprimés ou transférés vers un ordinateur équipé d'un logiciel de gestion de pipelines adapté (tel que DataWork agru). À l'aide des menus affichés sur l'écran tactile, la machine peut être personnalisée en fonction de l'application concernée (voir section 4.3).
Fonctionnement du poste de soudeur SP 315-S V3
Le processus de soudage se déroule comme suit :
- Les tubes sont serrés dans le châssis ; selon la forme de la pièce à souder, cela peut nécessiter un réajustement des pinces extérieures ou l'insertion d'adaptateurs réducteurs.
- Les extrémités des tubes sont usinées par l'outil de dressage, qui s'insère automatiquement, afin d'obtenir un aboutement sur un plan parfaitement parallèle.
- L'alignement des tubes est vérifié et confirmé sur l'écran tactile.
- Insertion automatique de l'élément chauffant ; lors de son insertion, l'élément chauffant doit être propre.
- Une fois l'élément chauffant inséré, les tubes se rapprochent automatiquement avec la force prédéfinie.
- Lorsque les chariots se rapprochent, ils alignent également l'élément chauffant exactement entre les extrémités des tubes.
- En même temps, les extrémités des tubes sont chauffées à la température prédéfinie.
- Une fois la phase de chauffage terminée, les tuyaux sont écartés et l'élément chauffant est retiré automatiquement. Manuel d'utilisation agru SP 315-S EN 11 Version juillet 2016
- Une fois l'élément chauffant retiré, les tuyaux se referment automatiquement.
- S'ensuit une augmentation progressive de la force jusqu'à ce que la force de fusion soit atteinte.
- Le tuyau refroidit ensuite à la force prédéfinie.
- Une fois le temps de refroidissement écoulé, la force est automatiquement retirée des chariots et le tuyau ou le raccord peut être retiré.
Caractéristiques techniques principales
- Alimentation : 400V triphasé, 13 kW au total
- Force de soudage : 3 500 N
- Plage de diamètres : 110 à 315 mm
- Température de fonctionnement : +10°C à +40°C
- Poids : 885 kg — nécessite un chariot élévateur pour le déplacer
Sécurité : les points clés
Même si elle est complètement automatisée, la machine à souder AGRU SP 315-S V3 requiert de porter une vigilence sur les points suivants :
- Seul le personnel certifié et formé peut opérer la machine
- Ne jamais mettre les mains dans les zones mobiles
- Ne pas toucher la plaque chauffante (jusqu'à 500°C)
- Obligatoirement branché sur une prise avec conducteur de terre (sinon annulation de garantie)
- Fonctionnement en mode deux mains recommandé
Maintenance de la SP 315-S V3
En terme de maintenance, voici les informations à noter :
- Lubrification des glissières et broches tous les 12 mois
- Entretien uniquement par un technicien agréé agru, comme DIP Plastique
- Garantie : 12 mois à partir de l'achat ou de la première utilisation
